HUB 8735 Ultra 全方位開發指南-顯示器篇

本篇文章將介紹如何在 8735 Ultra 上使用常見的 1602 LCD (I2C) 以及支援中文顯示的 OLED (U8G2)。

在 AIoT 專案中，顯示器是即時回饋資訊的重要周邊。本篇文章將介紹如何在 8735 Ultra 上使用常見的 1602 LCD (I2C) 以及支援中文顯示的 OLED (U8G2)。

一、1602 LCD 液晶顯示器

1602 LCD 是最基礎的顯示模組，透過 I2C 介面連接，可以大幅節省腳位的使用。

I2C 腳位定義

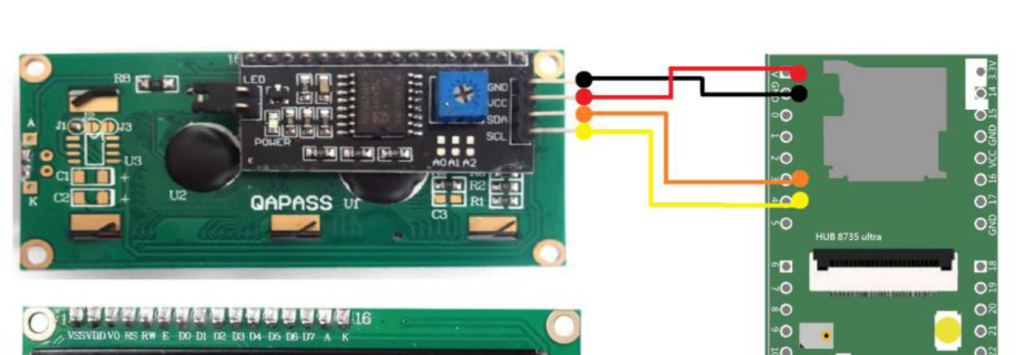

8735 Ultra 上有兩組 I2C 可供使用，接線時請務必確認您的程式碼是對應哪一組腳位：

• Wire： SDA (Pin 3), SCL (Pin 4)
• Wire1： SDA (Pin 0), SCL (Pin 1)

步驟一：掃描 I2C 位址

不同廠商生產的 I2C 轉接板位址可能不同 (常見為 0x3F 或 0x27)。我們需要先執行掃描程式來確認。

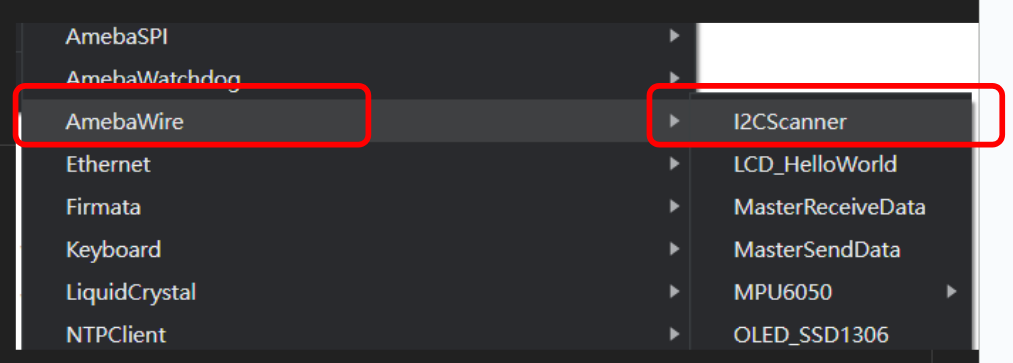

1. 開啟範例：AmebaWire > I2CScanner。

2. 上傳並開啟序列埠監控視窗。

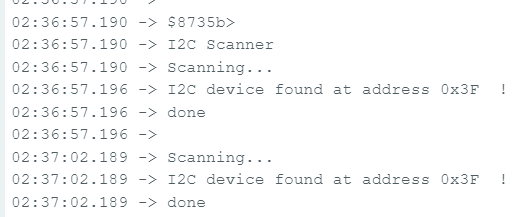

3. 記下掃描到的位址 (例如 0x3F)。

步驟二：顯示 Hello World

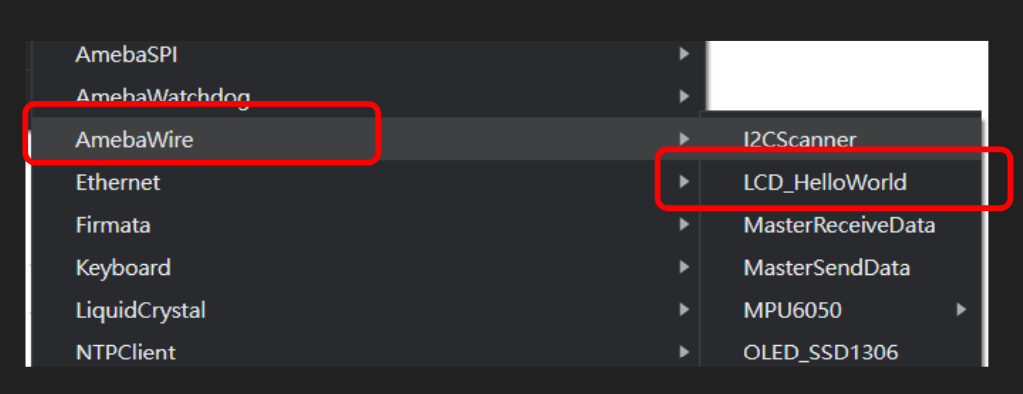

確認位址後，開啟顯示範例：AmebaWire > LCD_HelloWorld。

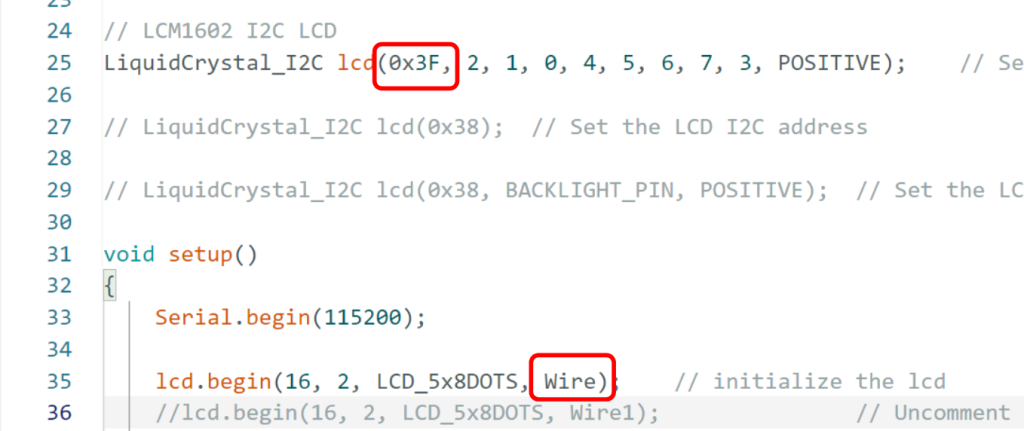

⚠️ 程式碼修改重點 ：
請依據實際狀況修改 setup() 之前的設定與 lcd.begin 的參數。

// 設定 I2C 位址 (請改成 Scanner 掃到的位址，如 0x3F 或 0x27)
LiquidCrystal_I2C lcd(0x3F, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

void setup() {
  Serial.begin(115200);

  // 初始化 LCD，並指定使用哪一組 I2C (Wire 或 Wire1)
  lcd.begin(16, 2, LCD_5x8DOTS, Wire);
  // 若接在 Pin 0, 1 請改為 Wire1
}

二、OLED 液晶螢幕 (U8G2)

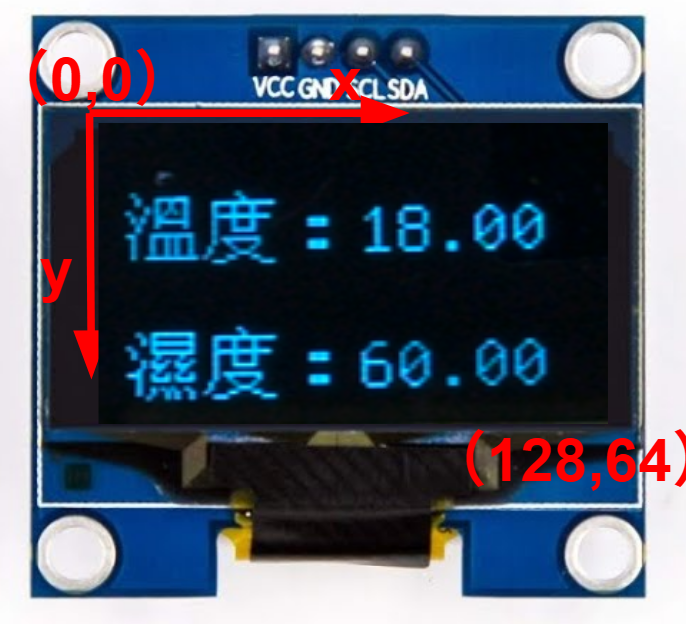

若需要顯示圖形或中文字，OLED 是更好的選擇。這裡我們使用強大的 U8G2 函式庫。

為什麼需要特定版本的 U8G2？

Arduino 線上版本內建的 U8G2 中文字庫非常少，常會出現缺字狀況。建議使用由台灣 MAKER 社群 (主要為益師傅) 協力製作的 U8G2 版本，可支援高達七千個中文字。

📥 資源下載：

• U8G2 繁體中文程式庫： twgo.io/vygya
• 範例程式碼： twgo.io/oleds

安裝離線版本程式庫

請依照以下步驟安裝下載好的 .zip 檔案 [8]：

1. 下載壓縮檔 (請勿解壓縮)。

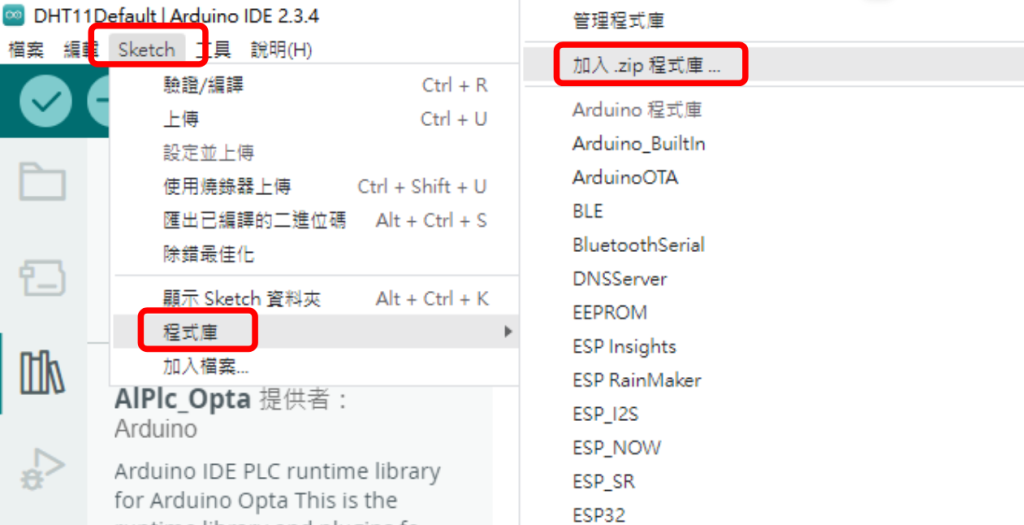

2. 回到 Arduino IDE，點選選單 Sketch (草稿碼)。
3. 選擇 Include Library (匯入程式庫) > Add .ZIP Library (加入 .zip 程式庫)。

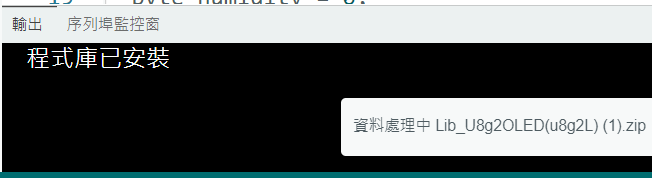

4. 選擇剛才下載的檔案即可。

注意：如果您原本已經安裝過其他版本的 U8G2，建議先移除舊版本以免衝突 。
