HUB 8735 Ultra 全方位開發指南-影像串流篇
本篇將介紹如何設定廣角鏡頭、使用 mJPEG 進行網頁監控，以及使用 RTSP 進行帶聲音的高畫質串流
HUB 8735 Ultra 全方位開發指南-影像串流篇
現在 IoT 與 AIoT 裝置越來越常搭配影像感測功能，但「拍照」與「串流」是兩種完全不同的設計思維：拍照是「單張快照」，而串流是「連續影像 + 可能含聲音的高頻資料傳輸」。
本篇教學除了介紹如何設定鏡頭與解析度，還會帶你一步一步理解各種串流協定的特性與使用方式，讓你的 HUB 8735 Ultra 真正做到「看得見」與「傳得穩」的影像串流系統。
為什麼要做影像串流？
在智慧監控、遠端即時觀測、機器視覺辨識等應用中，影像串流是最核心的資料輸出方法之一。例如：
- 智慧監視系統：即時觀察廠區、門口、車道畫面
- 行動機器人：遠端查看周遭環境
- AI 物件辨識：讓影像推論可視化
- 生產線監控：即時畫面與警示聯動
HUB 8735 Ultra 具備高解析影像擷取能力與強大的 AI 運算引擎，可配合各種串流協定來達成「直播級畫面分享」，不僅能在 local network 顯示，也能透過網際網路傳送至遠端平台。
一、拍照存檔與鏡頭設定
在進入串流前，首先要理解 鏡頭模組與解析度設定。
廣角鏡頭 vs 標準鏡頭

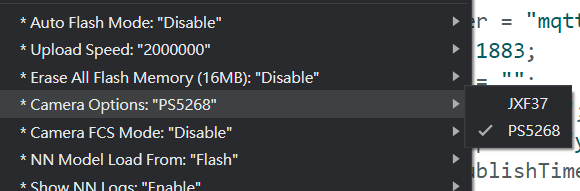

若您更換了廣角鏡頭 (PS5268)，必須在 Arduino IDE 中進行設定，否則影像可能會異常。請至 工具 (Tools) > 鏡頭選項 (Camera Options) 選擇 PS5268。
| 鏡頭類型 | 標準款 (JXF37) | 廣角款 (PS5268) |
|---|---|---|
| 視角 (FOV) | 71.9° | 154° |
| 應用場景 | 室內監控、倒車顯影 | 全景、無人機、360度攝像 |
解析度設定與拍照範例
拍照存檔範例
在進行串流前，可以先確認基本的拍照功能是否正常。這包括：
- 設定好鏡頭型號
- 定義解析度
- 編寫「按鈕觸發拍照 → 存檔」功能
這樣做的目的，是先讓裝置能「清楚輸出單張圖片」，再進一步處理「高頻影像串流」。

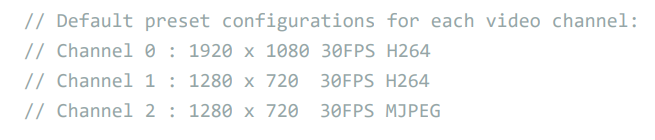

程式碼中可定義不同 Channel 的解析度，例如 Channel 0 為 1080P，Channel 1 為 720P。
若需要實作「按鈕觸發拍照並存檔」的功能，可參考以下範例程式：
- 範例下載： 按鈕拍照範例 Google Doc
二、mJPEG Stream (無聲串流)
mJPEG 是什麼？
mJPEG（Motion JPEG）是一種簡單的串流方式，它將每一幀畫面都當作一張 JPEG 圖片，然後快速連續傳輸，讓瀏覽器看起來像影片一樣。
mJPEG 的優缺點
優點
- 瀏覽器原生支援（不需安裝外部播放器）
- 延遲較低、實作簡單
缺點
- 沒有聲音
- 影像壓縮效率較低
- 對網路帶寬需求較高
如何使用

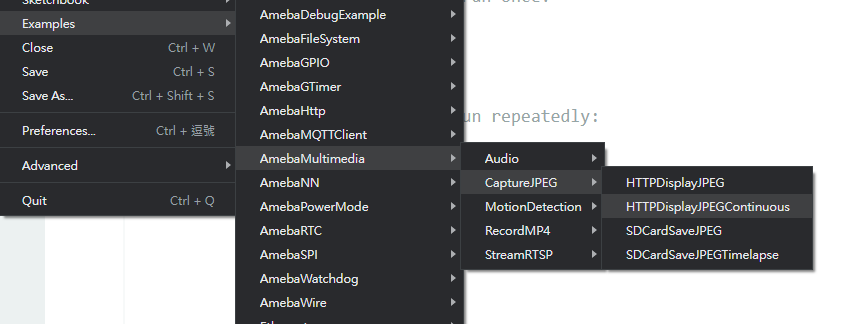

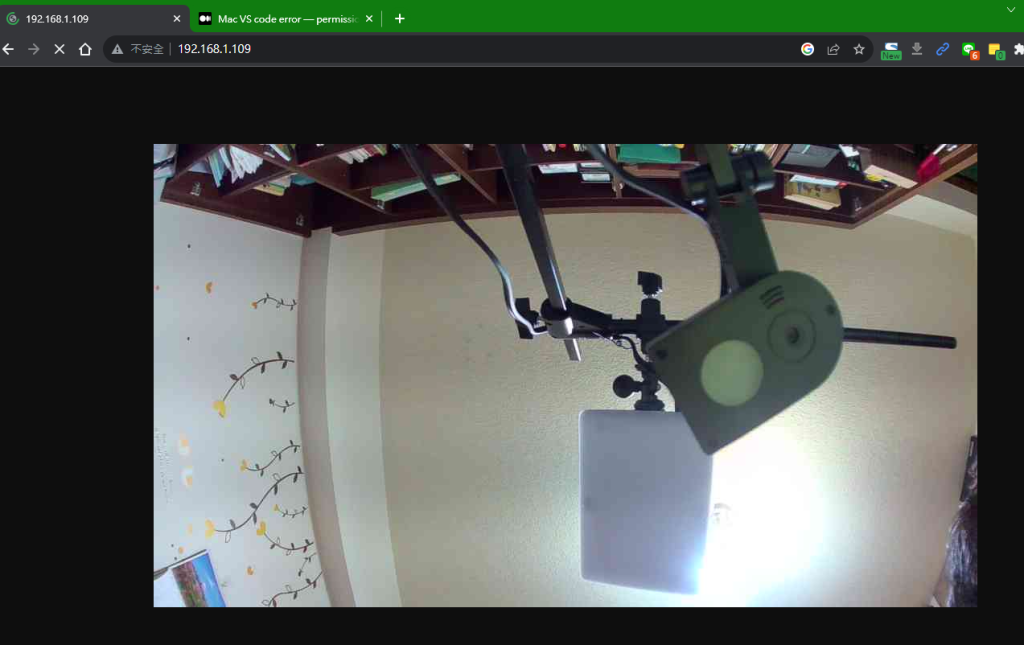

開啟範例：AmebaMultimedia > CaptureJPEG > HTTPDisplayJPEGContinuous (參考圖片路徑)。
這種串流方式適合作為「快速驗證影像輸出」或在 LAN 內即時監看。
三、RTSP Stream (H.264 + 聲音)
RTSP 是什麼？
RTSP（Real Time Streaming Protocol）是目前監視系統與串流設備最常使用的標準協定之一。與 mJPEG 不同，它可同時傳送高效率壓縮的影像（H.264/H.265）與聲音資料。
特性
- 壓縮技術： 透過 H.264 或 H.265 壓縮，將影像檔案縮小到一半以上。
- 支援聲音： 與 mJPEG 不同，RTSP 可以同時傳輸聲音。

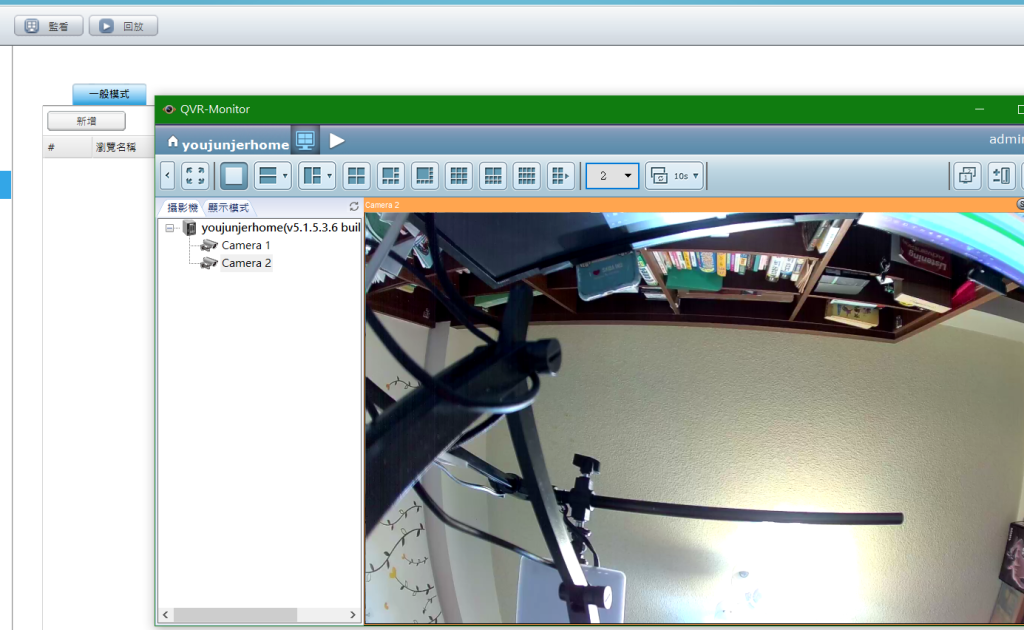

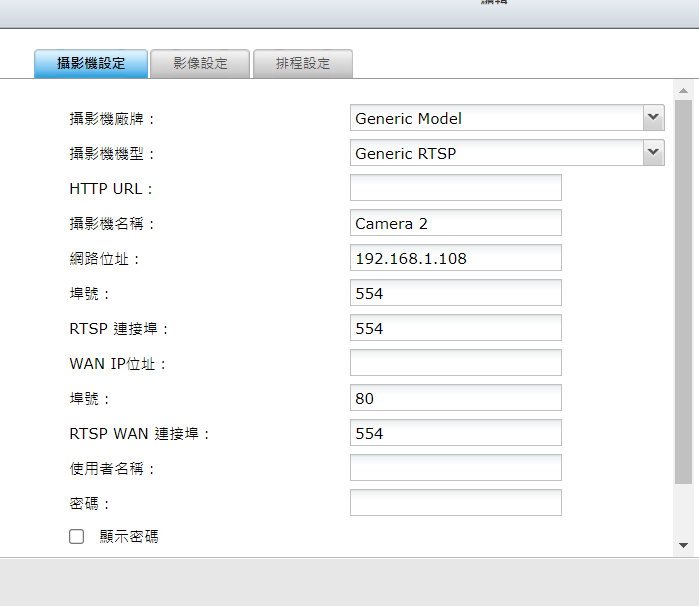

- 相容性： 市面上的 DVR 主機或 NAS 系統 (如 QNAP) 皆支援接收 RTSP 進行長時間錄影。
使用範例與觀看方式

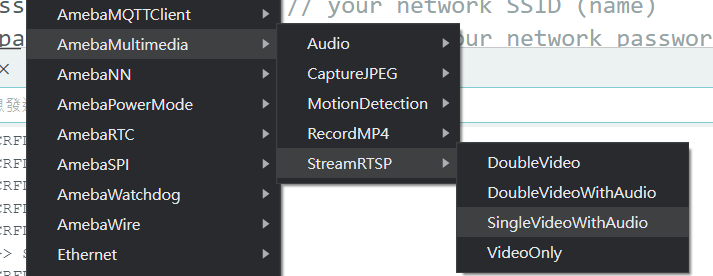

- 開啟範例：
AmebaMultimedia>StreamRTSP>SingleVideoWithAudio(單影像+聲音) 。
- 下載播放器： 電腦或手機端需下載 VLC Player 。

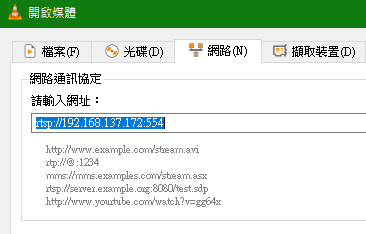

- 輸入網址： 在 VLC 中開啟「網路串流」，填入
rtsp://你的IP位置:554。
透過這種方式，你的裝置不只是能抓圖，它可以像監控攝影機一樣在網路上提供高品質影像與聲音。
四、注意事項：傳 LINE 影像
⚠️ 服務終止提示：
簡報中特別標註「傳 LINE 影像」功能之教學或服務 只到 03/30，請留意相關 API 或服務是否已變更。
五、傳 MQTT 影像 (廣域網路)
為什麼要用 MQTT？
在 IoT 世界中，跨網域（WAN） 的即時資料傳輸常常會受限於 NAT、防火牆等因素。透過 MQTT 協定，可以將影像資料「先上傳到 Broker → 再由訂閱端取得」，實現跨地域監看。
如果需要在不同網域 (廣域網路) 之間傳輸影像，MQTT 是一個很好的解決方案。它透過中介方式轉傳資訊，概念類似 Email 信箱。
MQTT 傳輸原則
- 伺服器 (Broker)：
MQTTGO.io - 主題 (Topic)： 類似信箱地址，可自行取名，原則上以斜線
/區分階層。
例如：alice/class205/image或艾瑞克/AI教室/即時影像。 - 傳輸效能： 經測試最高大約每秒 8 張 (解析度 640×480 或 800×600)。
📥 程式碼下載：
https://twgo.io/xwznc

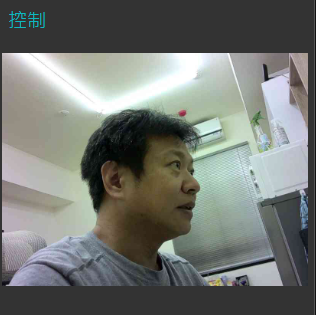

查看MQTT照片(手機也可以)
1. 使用瀏覽器輸入網站：mqttgo.io
2. 先點連線

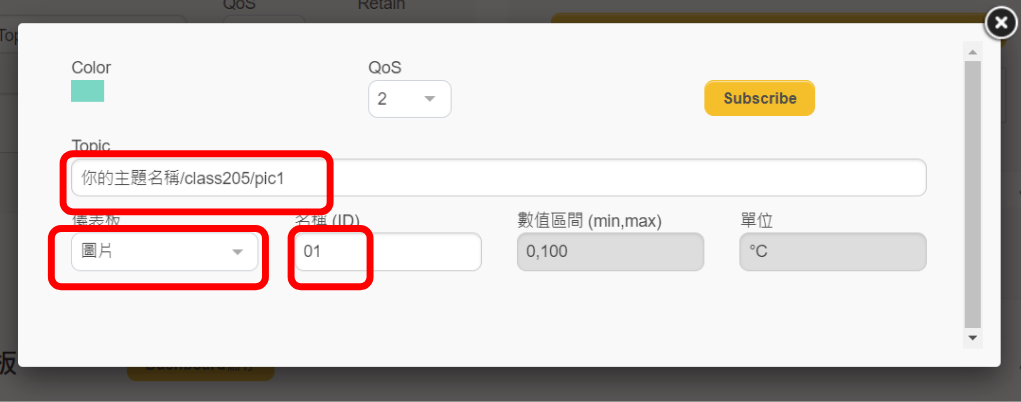

3. 點選訂閱，輸入Arduino所輸入MQTT影像主題的名稱後，點選圖片，並修改適合的名稱(ID)，ID每一個圖表都需不相同
4. MQTT APP(Android)：twgo.io/mqttd
Nodered接收即時影像

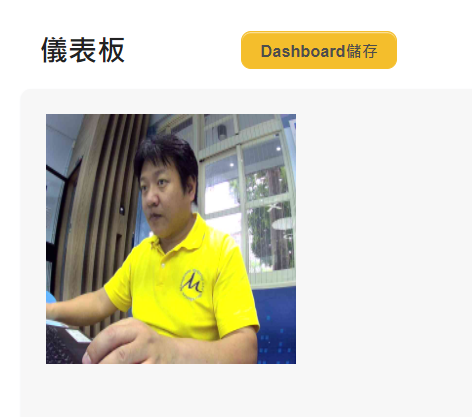

若你想在本地伺服器做更多自動化處理（例如畫面標註、人臉偵測、儀表板顯示），可以透過 Node-RED 串接 MQTT 並將影像顯示在 Dashboard。此流程能讓你的監控系統具備更多延伸功能，不只是觀看。
Nodered匯出的JSON格式：
https://docs.google.com/document/d/1Z265trdLOvrGeg11agV3k8_CKJtHvGwVGBqA2xmThPY/edit
要安裝的套件
- node-red-contrib-image-output
- node-red-node-base64
結語
透過本篇的介紹，你已經了解：
📌 如何針對不同需求選擇適合的串流方式
📌 mJPEG vs RTSP 的差異
📌 如何在本地監看或跨域傳送影像
📌 如何整合現有 IoT 架構與訊息協定
無論是智慧監控系統、機器人遠端控制或長時間影像紀錄，影像串流都是 AIoT 系統中不可或缺的一環。HUB 8735 Ultra 的強大影像與 AI 能力，讓這些串流技術不只是理論，而能真正落地於你的專案。
